[Logiciel|Tutoriel] BDCraft Cubik

Si Minecraft est le paradis de la création, c’est bien évidemment grâce à l’inventivité de ses joueurs mais également à un catalogue de logiciels externes tout bonnement gigantesque. WorldPainter, MCEdit, NBTEditor, … Un bon nombre de ces programmes facilitent la vie des joueurs en leur offrant un accès à de nombreux aspects de la personnalisation dans Minecraft.

Si vous êtes adepte ou créateur de ResourcePack, vous devez très certainement savoir que depuis quelques temps, il nous est possible de créer, plus que de nouvelles textures, de nouveaux modèles de blocs. Ce tutoriel aura pour but de vous faire découvrir et maîtriser les bases de la modélisation, grâce à l’utilisation du logiciel BDCraft Cubik, que l’on doit à Sphax, créateur du cultissime Pure BD Craft.

Préambule

---

Afin de suivre ce tutoriel et de créer vos modèles, vous aurez besoin :

• de BDCraft Cubik Pro ou Lite
• d’un logiciel d’édition d’image (Photoshop ou GIMP)
• d’un éditeur de texte (préférez Notepad++)
• de Minecraft. Oui. Sinon, ça n’est pas très utile.

---

Un peu de théorie

---

Architecture d’un ResourcePack

De manière générale, un ResourcePack permet de modifier la majorité des textures, sons et textes d’un client Minecraft. L’arborescence des dossiers et fichiers qui composent un ResourcePack est assez simple à comprendre.

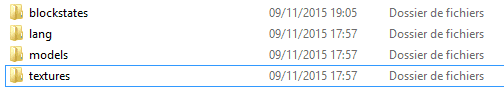

• « assets » est le dossier à l’intérieur duquel se trouve les composantes du ResourcePack. Vous y trouverez un dossier « minecraft » ainsi que d’autres dossiers portant le nom des différents mods que le pack supporte.
• « pack.mcmeta » est un fichier texte éditable qui définit le nom, la description et le type de pack
• « pack.png » est l’icône du Pack, que l’on peut voir dans le menu de sélection des ResourcePacks

• « blockstates » est un dossier composé de nombreux fichiers .json définissant pour chaque bloc le modèle à utiliser en fonction de certaines conditions.
• « lang » est le dossier où reposent tous les textes du jeu : noms des objets, textes des menus, etc …
• « models » contient tous les modèles du jeu, et est composé de deux sous-dossiers : « item » et « block », qui contiennent respectivement les modèles des objets et blocs.
• « textures » contient toutes les textures des blocs entités du jeu
• (absent) « sounds » est le répertoire des sons du jeu

---

Maintenant que tout cela est clair, il vous faudra retenir ces quelques informations très importantes sur la manière dont Minecraft assimile les ResourcePacks et plus particulièrement les modèles.

• Les modèles, sons, textes, ou textures absents dans le ResourcePack sont automatiquement remplacés par leurs homologues Vanilla.
• Il est parfois possible d’assigner plusieurs modèles à un seul bloc
• Si vous créez un modèle plus petit visuellement que sa boite de collision, il vous faudra absolument l’associer à un bloc transparent pour éviter un effet « X-ray »

---

Composition d’un modèle

Observons de près deux modèles d’objet et de bloc.

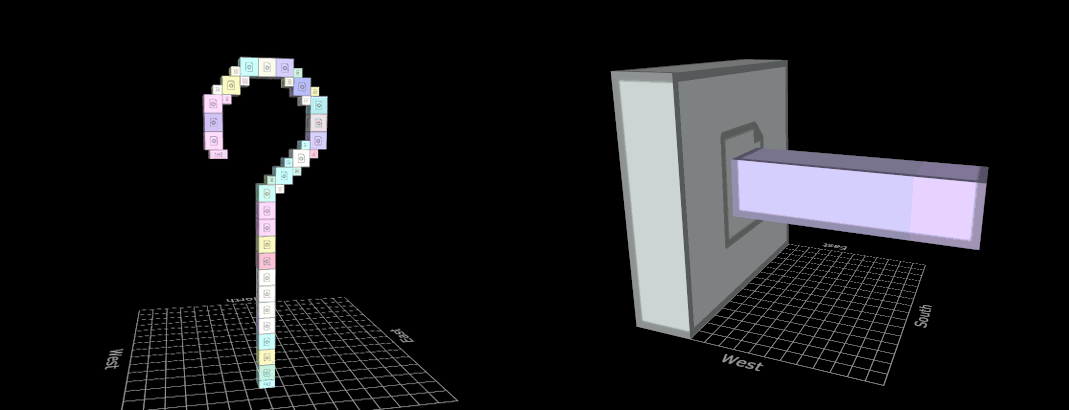

Un sceptre-héqa et un bras de piston. Aucune texture n’est affichée ici.

---

Pour faire très simple, un modèle est un assemblage de petites briques placées individuellement dans un repère 3D, appelées « éléments« . Si vous n’êtes pas familiarisé avec les repères 3D, n’ayez pas peur, ce n’est que pure logique et c’est très intuitif !

À chaque élément sont associés :

• une taille
• des coordonnées
• un angle de rotation
• les textures de ses six faces
• diverses propriétés

Découverte du logiciel

---

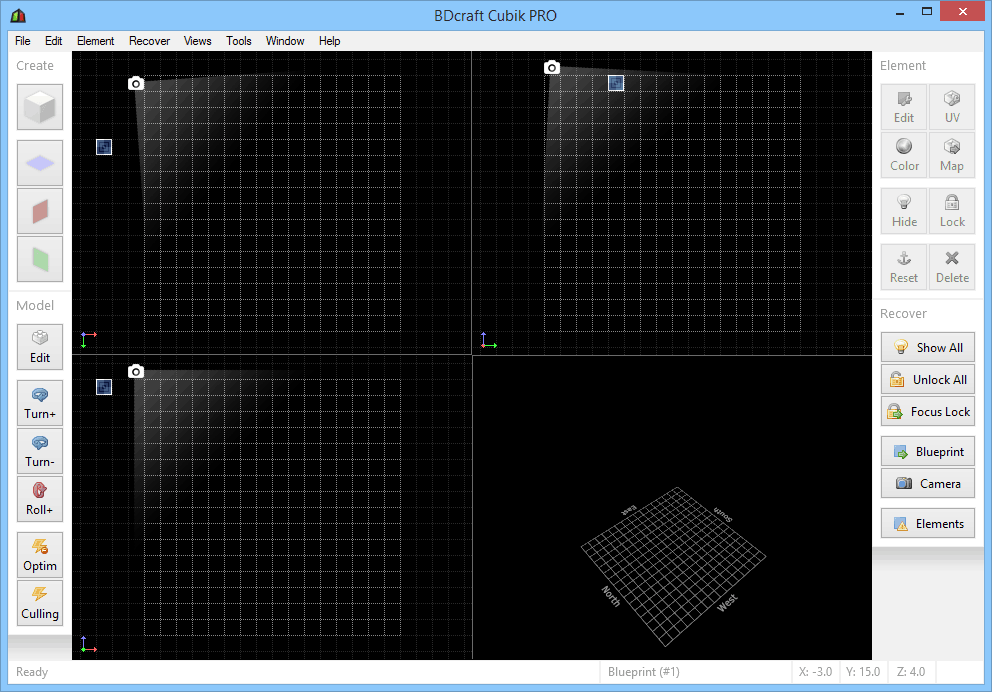

Voici donc comment se présente BDCraft Cubik.

---

Vous l’aurez compris, vous avez en face de vous de nombreux boutons et commandes ainsi que quatre aperçus de votre modèle : vue du dessus (en haut à gauche) et vue des deux côtés (Sud et Ouest). La vue en bas à droite est une vue 3D très pratique que vous pouvez faire pivoter et bouger aisément, respectivement d’un clic gauche et clic droit dans la fenêtre.

---

Onglets et Menus

Boutons utiles

• Turn+ : Fait pivoter le modèle entier de 90° sur l’axe des Y
• Turn- : Fait pivoter le modèle entier de 90° (dans l’autre sens) sur l’axe des Y
• Roll+ : Fait pivoter le modèle entier de 90° sur l’axe des X
• Optim : Permet d’optimiser le modèle en jeu en supprimant les faces superflues. À utiliser avant l’export, surtout dans le cas d’un modèle complexe !
• Culling : Permet d’optimiser le modèle en jeu en cachant les faces superflues.

---

Bien. Maintenant que nous connaissons un peu mieux le programme, il est désormais grand temps de s’en servir !

Création d’un modèle

---

Afin de confectionner votre modèle, il vous faudra dans un premier temps créer et placer les différents éléments qui le composent avant d’ajouter les textures et de finaliser et exporter le résultat final.

Éléments

Apprenons maintenant à utiliser les commandes afin de créer et modifier les éléments.

Ces quatre boutons vous permettront de créer des éléments. Le premier crée un élément classique en forme de brique, tandis que les trois suivants créent un élément plat dans différents axes.

Une fois votre élément créé, il vous faudra le déplacer d’un simple glissé-déposé à l’aide de votre clic gauche. Le clic droit vous servira quant à lui à redimensionner l’élément.
Déplacez et modifiez la taille de votre élément comme bon vous semble, sur les différentes vues.

Vous aurez compris, il ne tient maintenant qu’à vous de faire revivre vos souvenirs de Lego et de créer vos modèles de bout en bout.

---

Cependant, il est une chose extrêmement importante à noter. Au fur et à mesure de vos expérimentations, vous noterez rapidement que vous aurez besoin de nouvelles fonctionnalités, notamment pour faire pivoter les éléments et modifier leur taille ou leurs coordonnées de manière bien plus précise.

Pour cela, il suffit simplement de les déplacer et les modifier via une interface plus pratique.

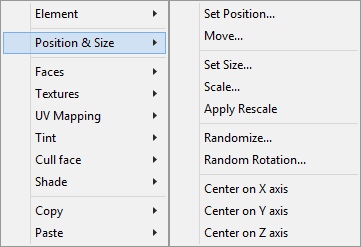

Sélectionnez un élément dans le gestionnaire d’élément, et faites un clic droit.

Cette fenêtre est tout bonnement le Graal du modélisateur ambitieux. Naviguez dans le menu déroulant et sélectionnez « Position & Size ». Vous aurez alors accès à de nombreuses possibilités, notamment celles-ci, absolument essentielles.

---

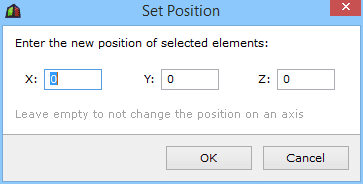

• Set Position : déplace l’élément aux coordonnées indiquées

Laissez le champ d’un axe vide pour ne pas changer la position de l’élément sur celui-ci.

---

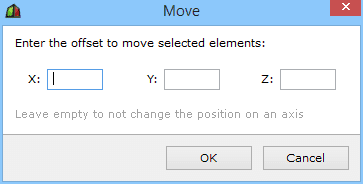

• Move : déplace l’élément dans l’espace. Il suffit de spécifier les valeurs de déplacement en X, Y et Z. Notez que des valeurs négatives fonctionnent bien évidemment.

Laissez le champ d’un axe vide pour ne pas changer la position de l’élément sur celui-ci.

Ces deux manipulations sont certes bien moins instinctives et plus longues, mais permettent une précision diablement plus élevée. N’hésitez pas à utiliser des valeurs à plusieurs décimales (0.25,0.125, …) !

---

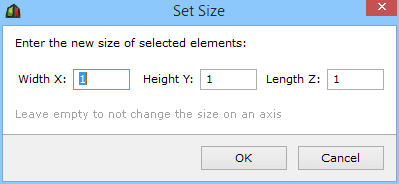

• Set Size : modifie la taille de l’élément (longueur, hauteur, profondeur)

Laissez les champs vides pour ne pas changer la taille sur un axe.

Comme pour le déplacement, profitez de cet outil pour créer des éléments aux tailles très variées. Ici aussi, vous pourrez utiliser des valeurs très précises, à plusieurs décimales.

---

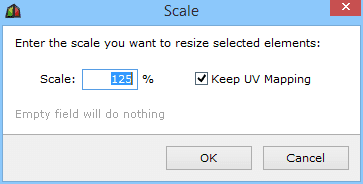

• Scale : redimensionne l’élément tout en gardant les mêmes proportions. Pour cela, entrer le pourcentage de redimensionnement.

---

Pour faire pivoter un élément, sélectionnez-le dans la vue de l’axe dans lequel vous souhaitez le faire, puis maintenez Ctrl tout en faisant glisser la molette de votre souris. Ceci aura pour effet de faire effectuer à l’élément une rotation de 22.5° par cran dans l’axe sélectionné.

Bien. Votre modèle est complet ? Passons à l’ajout des textures ! Ne vous inquiétez pas, vous pourrez toujours ajouter ou retirer des éléments par la suite.

---

Textures

Ceci est une roue de voiture. Bon, sans les textures, ça n’est pas flagrant.

---

La première étape est simple : il va falloir ajouter des textures au gestionnaire de textures (Material Manager).
Pour cela, faites-y simplement un double clic gauche. Cela ouvrira votre explorateur de fichier. Sélectionnez maintenant simplement les textures qui composeront le modèle.

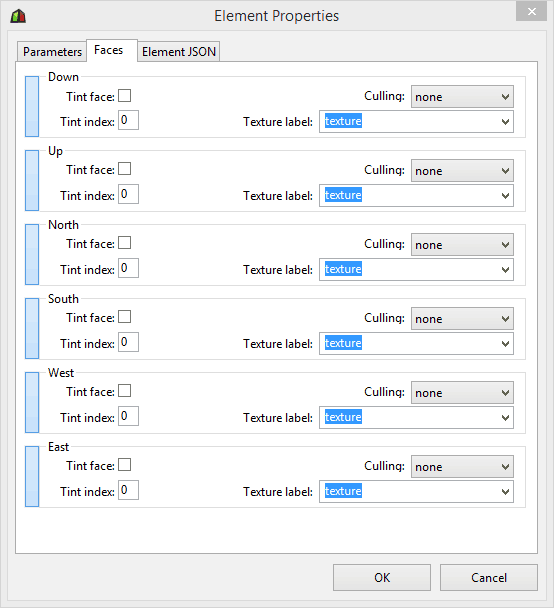

Pour définir les textures d’un élément, sélectionnez-le dans le gestionnaire, ouvrez le menu « Edit », puis accédez à l’onglet « Faces ».

---

Vous allez devoir définir via cette fenêtre quelle texture sera affichée sur chaque face de l’élément sélectionné. Pour cela, choisissez simplement la bonne dans le menu déroulant sur la droite. Si vous souhaitez ne pas afficher la face du tout, cliquez sur le petit rectangle bleu pour la rendre invisible.

Vous devriez voir apparaître vos textures au fur et à mesure de vos actions (notez que les textures s’additionnent aux couleurs des éléments, le rendu est parfois assez étrange).

Bien. À ce stade, il est possible que votre modèle vous convienne. Cela dit, il est possible de sélectionner plus précisément la zone de la texture à utiliser, de la faire pivoter ou encore de la renverser. Pour cela, sélectionnez un élément puis cliquez sur « UV ».

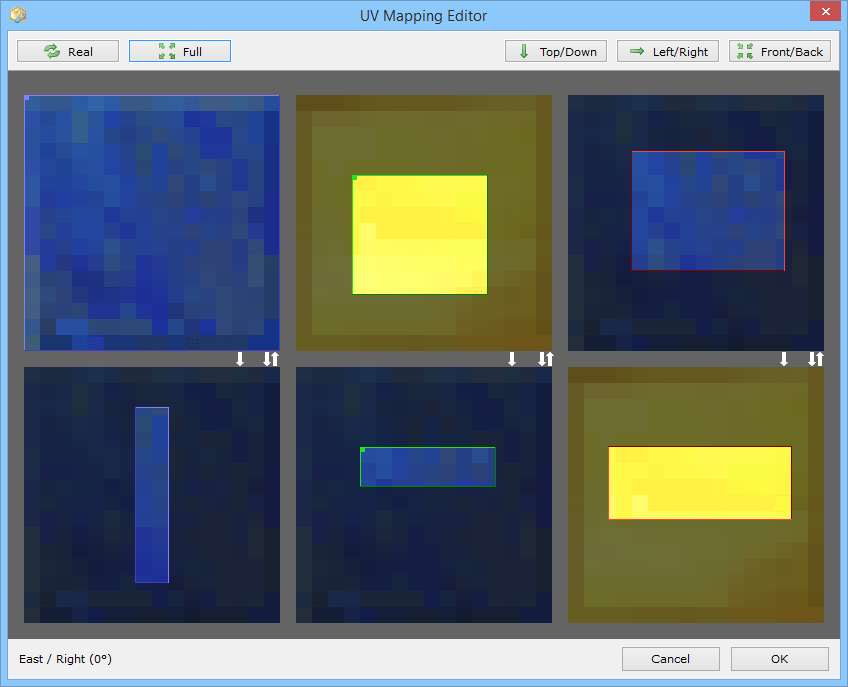

Vous avez ici affaire à un aperçu des six faces (le nom de la face sélectionnée est affichée en bas à gauche) et des zones à y afficher.
Il y a ici plusieurs subtilités à comprendre :

• La zone qui s’affichera sur la face est délimitée par le cadre que vous pourrez déplacer d’un clic gauche et redimensionner d’un clic droit.
• Le petit carré dans les coins est un repère. S’il se trouve en haut à gauche, la texture sera affichée normalement. En revanche, si vous redimensionnez le cadre « sur lui-même » (pardonnez cette expression, c’est assez compliqué à expliquer), vous ferez pivoter ou inverserez la texture.
• Si vous souhaitez afficher simplement toute la texture, cliquez sur « Full ».
• Les petites flèches qui se trouvent entre les différentes faces opposées vous permettent de copier rapidement les zones sélectionnées.
• Faites bien attention aux proportions et aux formes des zones sélectionnées, pour éviter les textures étirées ou déformées.
• Un clic droit dans une face vous permet également de pivoter ou retourner la texture.

Dorénavant, tout est entre vos mains ! À vous de créer, redimensionner, déplacer et d’ajouter les textures de chaque élément afin de donner naissance au modèle de vos rêves !
Ceci fait, une étape reste encore à franchir mais n’ayez crainte, elle vous permettra de perfectionner votre modèle de manière très simple !

---

Affichage en jeu et export

La version 1.9 (ses nombreuses snapshots pour le moment) nous a offert la possibilité de gérer de manière très simple l’affichage des modèles en jeu. Cela nous permet entre autres d’afficher très différemment un même modèle selon que l’on joue en première ou en troisième personne, l’objet en main gauche ou en main droite, ou encore dans l’inventaire.

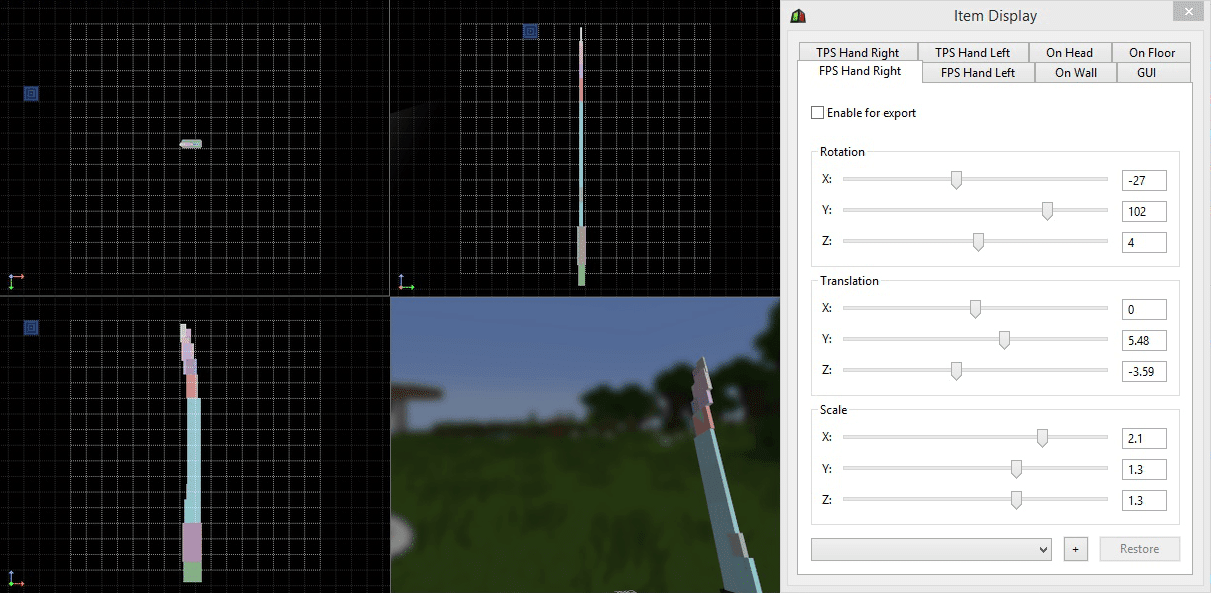

Une fois satisfait de votre modèle, rendez-vous dans le menu « Views » puis dans « Edit Mode ». Sélectionnez le rendu que vous souhaitez modifier.

• FPS Hand Right : Rendu en vue à la première personne lorsque l’objet se trouve dans la main active
• FPS Hand Left : Rendu en vue à la première personne lorsque l’objet se trouve dans la main passive
• On Wall : Rendu du modèle affiché dans un cadre
• GUI : Rendu du modèle dans l’inventaire
• TPS Hand Right : Rendu du modèle en vue à la troisième personne lorsque l’objet se trouve dans la main active
• TPS Left Hand : Rendu du modèle en vue à la troisième personne lorsque l’objet se trouve dans la main passive
• On Head : Rendu du modèle lorsque placé sur la tête du joueur (commande /replaceitem)
• On Floor : Rendu du modèle en tant qu’objet au sol (loot)

Pour modifier chaque rendu, il vous suffit de faire glisser les curseurs de rotation, déplacement et d’échelle sur les trois axes X Y et Z afin de faire pivoter, déplacer et redimensionner le modèle.
Encore une fois, c’est très instinctif et vous vous y ferez vite. Une fois cette étape accomplie, n’hésitez pas à utiliser les boutons d’optimisations de modèles qui vous permettront de supprimer les faces cachées, et passez à l’export.

Cliquez sur « File », « Export », et sauvegardez simplement votre modèle dans le dossier « models/block » ou « models/item » (selon qu’il s’agit d’un bloc ou d’un objet) sous le nom du bloc ou objet à remplacer (exemple : « clay.json »).

Voilà, il est maintenant l’heure de souffler et de s’auto-congratuler : vous avez terminé votre modèle ! Profitez !

Gestion des modèles

---

Au fur et à mesure de vos créations, vous vous rendrez vite compte de certains détails d’importance concernant les modèles personnalisés.

• Si un modèle de bloc créé est plus petit que sa boite de collision (c’est-à-dire qu’il ne complète pas tout l’espace de création) et qu’il ne s’agit pas d’un bloc transparent (verre, glowstone ou escalier), il agira comme un « x-ray ».
• Il est impossible de créer un nouveau bloc. Par conséquent, chaque modèle doit prendre la place d’un bloc, ce qui peut être vite handicapant lorsqu’un projet nécessite des constructions aux matériaux très divers.

Pour remédier à ces deux problèmes de tailles, il va falloir se tourner du côté des fichiers « blockstates » des blocs.
Voyons à quoi ressemblent ces derniers.

Ce fichier est correspond au bloc d’escalier en briques. Observons un peu tout cela.
Chaque ligne (de 3 à 42) correspond à un modèle qui est attribué au bloc en fonction de plusieurs états. Les escaliers sont souvent les plus utilisés par les mapmakers car, comme vous pouvez le voir, ils bénéficient de très nombreux modèles différents.

• « facing= » : correspond à l’orientation du bloc (nord, sud, est ou ouest)
• « half= » : correspond au sens de l’escalier, c’est-à-dire s’il est à l’endroit ou à l’envers
• « shape= » : correspond à la forme du bloc. (« straight » si c’est un escalier droit, « inner » si c’est un coin tourné vers l’intérieur, etc …)
• « model » : est suivi du modèle à afficher pour cet état
• « x, y ou z » : suivis d’un multiple de 90 sont les rotations subies par le modèle sur les axes correspondants. Pratique si vous souhaitez simplement tourner votre modèle de temps en temps.

On peut facilement associer un modèle différent à chaque combinaison de ces paramètres. Sachez d’ailleurs que vous n’avez pas à les apprendre mais vous pouvez les retrouver en jeu en appuyant sur F3.

À vous de choisir le modèle à afficher pour tel ou tel bloc, en modifiant simplement le nom du modèle à la bonne ligne. Ainsi :

{ "model": "brick_inner_stairs", "x": 180, "y": 90, "uvlock": true }

devient

{ "model": "cadeaunoel", "uvlock": true }

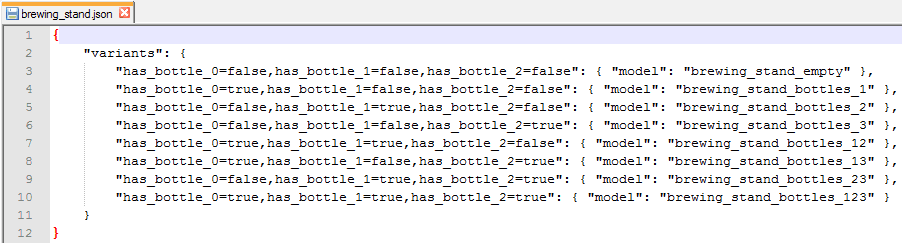

Il existe d’autres types d’états pour d’autres blocs, voyez ci-dessous quelques exemples.

Conseils et astuces

---

Ces quelques conseils vous permettront de perfectionner votre confection de modèles et de gagner du temps lors de vos prochaines séances.

• Afin de gagner un temps précieux, ne pas hésiter à ajouter les textures à un élément et à le cloner par la suite. Le clone conservera les mêmes textures et vous n’aurez pas à les redéfinir !
• Utiliser les boutons « Show » et « Hide » pour une meilleure visibilité.
• Ne pas hésiter à designer le modèle avant de débuter la modélisation, sur papier par exemple.
• Ne pas oublier d’utiliser la méthode d’optimisation automatique du modèle.
• Pour créer des objets lisses, jouer au maximum avec les rotations !
• Il est tout à fait possible d’utiliser une texture animée lors de la création d’un modèle. Pour cela, vérifiez simplement que votre texture est belle est bien une colonne composée de chaque image, et qu’un fichier « .png.mcmeta » du même nom spécifiant le temps de défilement des images est présent dans le même dossier. Vous n’avez ensuite qu’à ajouter votre texture au gestionnaire !
• Si vous souhaitez remplacer rapidement des textures, n’hésitez pas à ouvrir le fichier modèle .json avec Notepad++ et à changer directement leurs noms ou leurs chemins d’accès !
• De la même manière, pour expérimenter efficacement l’affichage des objets, vous pouvez simplement modifier les valeurs X Y et Z dans Notepad++, enregistrer les modifications, et appuyer en jeu sur F3+T pour recharger le ResourcePack.
• Ne pas oublier de mettre en ligne vos plus beaux modèles !

---

Ce tutoriel aussi long que plaisant à rédiger touche à sa fin, j’espère qu’il sera utile aux créateurs divers qui nous suivent. Je remercie chaleureusement Sphax pour ses précieux conseils et ses quelques réponses à mes questions, et ne peux que vous inviter à essayer BDCraft Cubik et à vous procurer la version complète si vous souhaitez vous lancer dans une carrière de modélisateur !

N’hésitez également pas à commenter si vous souhaitez d’autres tutoriels identiques par la suite ou si vous souhaitez une version vidéo de celui-ci (en français). Je pourrai (si je suis qualifié) éventuellement en rédiger d’autres.
